?LQDZ9114型氣控閥組

用途與特征:
  QDZ9114型氣控閥組是由一個三位五通氣控換向閥和一個雙向液控單向閥(液壓鎖)優化組合而成。具有結構緊湊、體積小、重量輕等特點。常用于控制掛車付橋的升降和廂式貨車尾板的升降。

工作原理及圖形符號:
  QDZ9114型氣控閥組在中位時,P口與P1口相通,壓力油由P口進入,經過P1口可向其它機構提供油源。當壓縮空氣進入K1口或K2口時,該閥處于換向位置,壓力油由P口經過A口(或B口)進入油缸的一腔,油缸另一腔的油液由B口(或A口)經過T口回油箱,控制油缸的伸縮;當切斷進入該閥的壓縮空氣時,閥芯在彈簧力的作用下回到中位,雙向液控單向閥(液壓鎖)關閉,鎖定油缸的伸縮。該閥的工作原理示意圖如下:



技術參數:
公稱通徑:Ф 10 mm
公稱壓力:16 Mpa
公稱流量:40 L / min
壓縮空氣:0.5 ~ 0.8 Mpa
工作介質:L-HM-30抗磨液壓油
過濾精度:≤10 μm

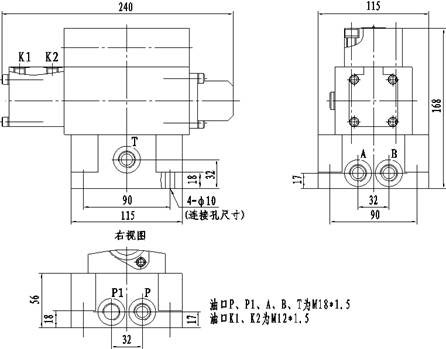

外形安裝聯接尺寸

QDZ9114型氣控閥組外形安裝聯接尺寸
