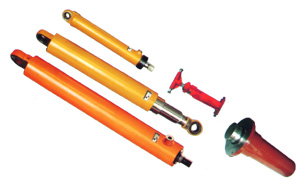

            HSG 系列基型液壓缸

用途與特征:
  HSG系列基型雙作用單桿活塞式液壓缸,是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。

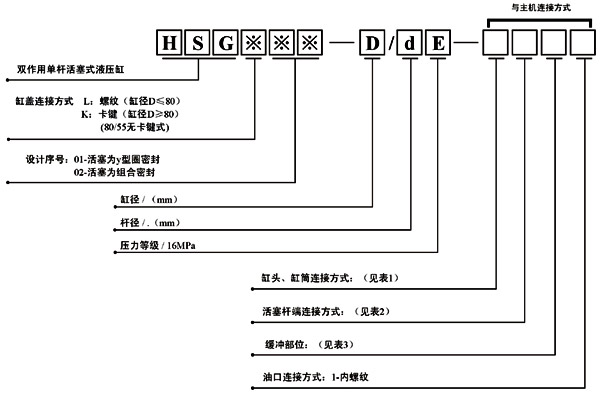

型號說明:

  缸頭、缸筒連接方式(表一)

編    號 連   接   方   式 備      注
1
缸頭耳環帶襯套
2
缸頭耳環裝關節軸承
3
鉸軸 用于缸徑D≥φ80(指卡鍵連接)
4
端部法蘭
5
中部法蘭

  活塞桿端連接方式(表二)

編    號 連   接   方   式 備       注
1
桿端外螺紋 編號2、4、6用于缸徑≥φ63
2
桿端內螺紋
3
桿端外螺紋桿頭耳環帶襯套
4
桿端內螺紋桿頭耳環帶襯套
5
桿端外螺紋桿頭耳環裝關節軸承
6
桿端內螺紋桿頭耳環裝關節軸承
7
整體式活塞桿耳環帶襯套 僅用于φ40、φ50缸徑
8
整體式活塞桿耳環裝關節軸承

  緩沖部位(表三)

編    號
部          位 備      注
0
不帶緩沖

φ40、φ50、φ63缸徑不帶緩沖;

速比ψ=2時只有缸頭端帶緩沖。

1
兩端帶緩沖
2
缸頭端帶緩沖
3
桿頭端帶緩沖

 技術參數:(表四)

型    號

缸徑



D



(mm)

速         比         ψ

非鉸軸連

接的最小

行程

s1

(mm)

1.33

1.46

2

桿徑

d

(mm)

最大行程

s

(mm)

桿徑

d

(mm)

最大行程

s

(mm)

桿徑

d

(mm)

最大行程

s

(mm)

HSGL※※—40/dE

40

20

320

22

400

25

480



HSGL※※—50/dE

50

25

400

28

500

32

600



HSGL※※—63/dE

63

32

500

35

630

45

750



HSGL※※—80/dE

80

40

640

45

800

55

950



HSGK※※—80/dE

80

40

640

45

800

/

/

30

HSGK※※—90/dE

90

45

720

50

900

63

1080

40

HSGK※※—100/dE

100

50

800

55

1000

70

1200

40

HSGK※※—110/dE

110

55

880

63

1100

80

1320

40

HSGK※※—125/dE

125

63

1000

70

1250

90

1500

35

HSGK※※—140/dE

140

70

1120

80

1400

100

1680

45

HSGK※※—150/dE

150

75

1200

85

1500

105

1800

50

HSGK※※—160/dE

160

80

1280

90

1600

110

1900

40

HSGK※※—180/dE

180

90

1450

100

1800

125

2150

45

HSGK※※—200/dE

200

100

1600

110

2000

140

2400

45

HSGK※※—220/dE

220

110

1760

125

2200

160

2640

50

HSGK※※—250/dE

250

125

2000

140

2500

180

3000

55

公稱壓力(以上各種)   (MPa)

16

注:
1、速比系指活塞有效面積與活塞桿腔有效面積之比。
2、最大行程原則上是:
  =1.33時, S=8D(缸徑)
  =1.46時, S=10D(缸徑)
  =2時, S=12D(缸徑)
3、用戶所需S大于表中規定最大行程時,不保活塞桿穩定,應通過雙方協商解決。
4、鉸軸連接的最小行程S1按表5、6、7、8選定。
5、可承接缸徑ф250至ф700油缸的設計制造,具體要求請與本廠技術部門聯系。
6、油液最高污染等級:按GB/T14039之19/16。
